从实验室到道路：Q-SUN氙灯老化箱如何赋能智能座舱耐久性验证

氙灯加速老化测试方法，已成为当今汽车主机厂在内饰件耐候性评定中广泛采用的技术手段。截至2026年，智能座舱在芯片算力、显示屏规格、音响系统等方面的竞赛已渐趋平稳，而由日光照射带来的老化问题正逐渐成为影响最终用户体验的关键因素。

很多新能源汽车在经历过夏季烈日暴晒后，陆续暴露出一些质量隐患：中控屏幕出现明显色差、调光天幕的切换响应变慢、触控区域出现间歇性失灵。这些现象并不罕见，它们是光老化在智能座舱各个部件上真实发生的表现。

到底应该依靠什么样的测试手段，才能确保智能座舱能够承受住严酷的阳光考验？Q-SUN氙灯试验箱无疑是历经全球各大主机厂实际验证并给予认可的成熟方案。

一、智能座舱光老化的多维度影响

光老化并不只是影响中控屏幕的表面美观。智能座舱中的大量交互零部件长期暴露于阳光、热辐射及潮湿环境中，可能出现多种失效模式：中控屏和仪表盘显示异常，天幕与侧窗（包括PDLC或EC调光膜）功能减退。这些现象与偏光片、ITO导电膜、液晶聚合物等关键敏感材料的性能下降密切相关。紫外线辐射、环境高温和空气湿度的复合作用，构成了座舱光老化的系统性风险。

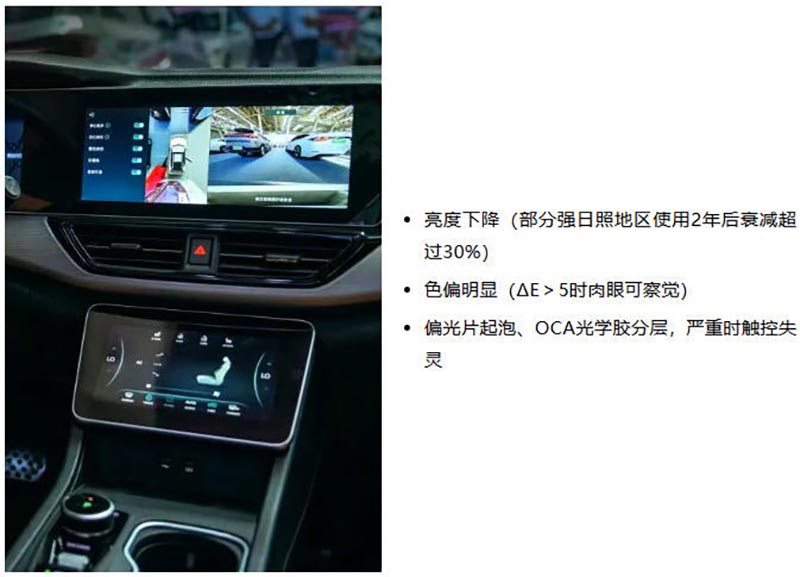

（中控屏与仪表盘）

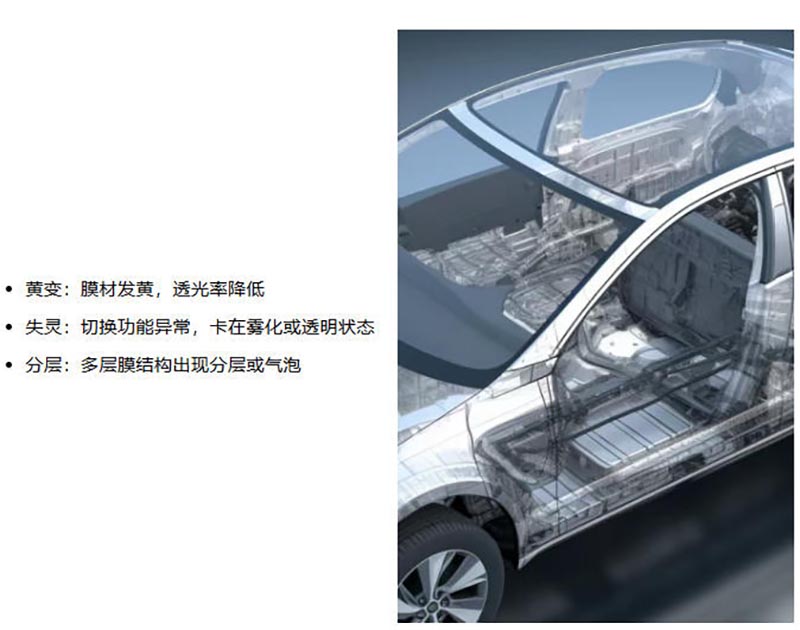

（天幕与侧窗(PDLC或EC调光膜)

二、为什么选择氙灯而非紫外灯

传统紫外老化试验箱虽然能够模拟紫外光对材料的破坏作用，但其光谱范围无法覆盖可见光和红外波段。而智能座舱中的调光膜、光学膜、AR-HUD用材料等都对可见光甚至红外辐射具有敏感性。因此，氙灯加速老化测试已被大多数汽车主机厂确立为内饰件耐候性验证的优选方案。

三、Q-SUN氙灯测试方案的优势详解

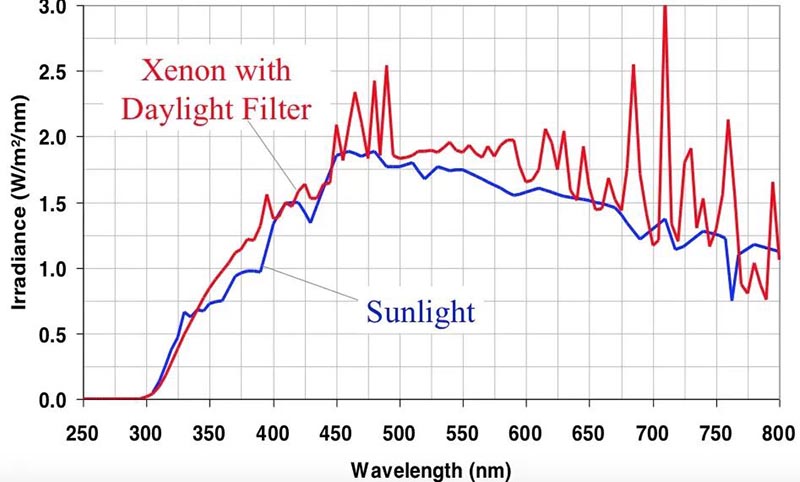

优势一：全光谱覆盖，逼近真实阳光。 氙弧灯配合专门设计的滤光片，能够从紫外波段（290nm）一直延伸到可见光和红外区域，光谱特征与实际太阳光高度一致，由此得出的测试数据更具参考价值。

优势二：环境多因子耦合，模拟真实工况。 设备支持可编程的温度、湿度及喷淋循环，能够还原“白天高温暴晒 + 夜晚高湿冷却”的日常使用场景。调光膜导电层氧化、膜层间分层等潜在质量问题在这种条件下更容易被暴露出来。

优势三：辐照闭环控制，保证数据重复性。 SOLAR EYE系统具有实时监控和自动补偿光照强度的能力，即使设备在超过千小时的长时间运行后，数据的稳定性仍然令人放心。同一批样品的前后测试结果完全经得起严格的重复验证。

四、标准解读与典型循环参数

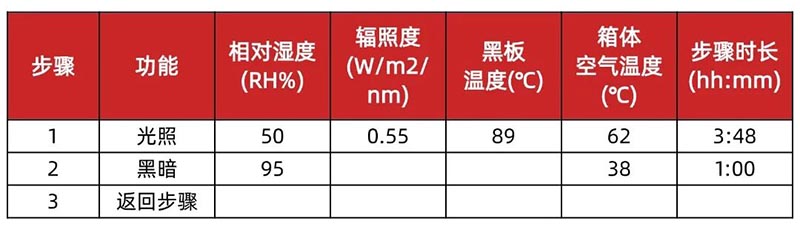

以SAE J2412（2024版）测试标准为例，该方法使用可控辐照度氙弧灯设备对汽车内饰组件进行加速老化暴露试验。关键参数设定包括：辐照度控制于340nm波长处；采用黑板温度进行表面温度监控；滤光片选用Extended UV-Q/B紫外延展型。典型的测试循环参数在标准中有详细规定。

五、膜材失效案例与Q-SUN氙灯老化试验箱应对策略

ITO导电膜：电阻飙升导致功能失效。 在高温和紫外线的双重作用下，ITO导电膜晶格畸变与氧化过程加速，方块电阻逐渐攀升。当电阻值升高到一定程度后，驱动电场无法有效作用于调光层，天幕的反应就会变得迟钝甚至完全卡死。Q-SUN提供的解决方案是：在光照条件下通过±0.3℃精度的黑板温度控制和灵活编程的高湿循环，精准模拟导电膜在湿热老化中的性能退化，从而筛选出最佳镀膜工艺和材料方案。

调光膜：黄变问题与响应延迟。 调光膜中的液晶材料、聚合物基底及封装胶在紫外辐照下会发生光氧化，结果膜材出现黄变、透光率降低，液晶的旋转粘度也随之增加，导致调光切换速度下降。Q-SUN的应对方案是：利用SOLAR EYE系统精确管控340nm和420nm波段的辐照度——这两个波段正是黄变的主要诱因。通过对不同材料配方的样品进行相同紫外线辐照剂量下的黄变测试，可以迅速锁定抗紫外性能最理想的液晶配方。
